RTTZ额定电压0.6∕1kV及以下云母带矿物绝缘波纹铜护套电缆

发布日期:2019-06-27 浏览次数:



一、RTTZ电缆的结构

1,   电缆导体:有多股铜线绞合而成,具有良好的弯曲特性。

2,   绝缘层:采用耐高温,不燃烧的无机绝缘材质。

3.   铜护套:铜质材料,经特殊加工有良好的弯曲特性,并作为PE线。

4.

外护层:采用低烟无毒的塑性材质,有良好的防腐蚀特性

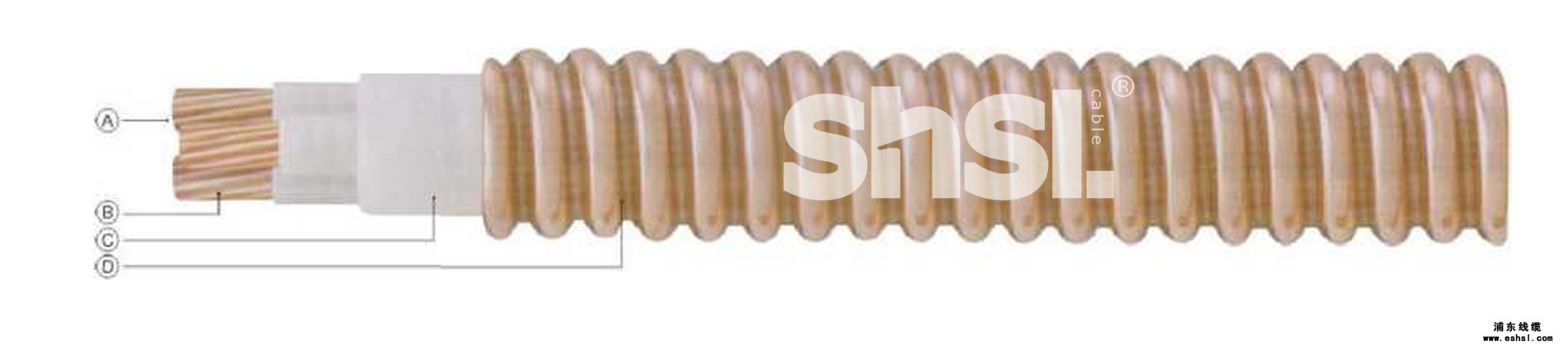

A:绞合铜导体

B:无机绝缘材料

C:无机纤维填充料

D:铜护套

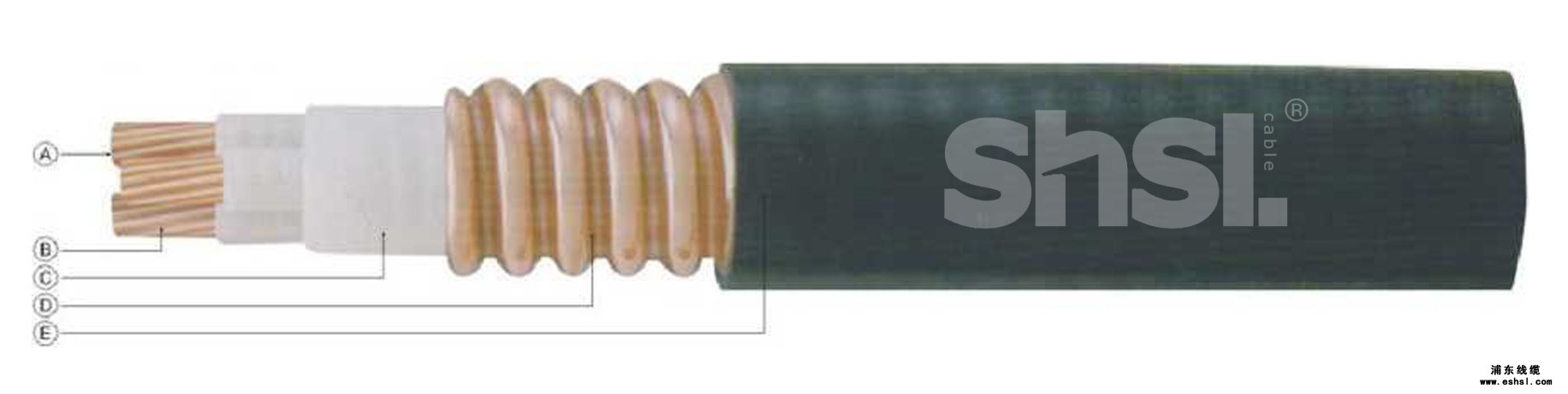

A:绞合铜护套

B;无机绝缘材料

C:无机纤维填充料

D:铜护套

E:外护套




二、   RTTZ电缆型号

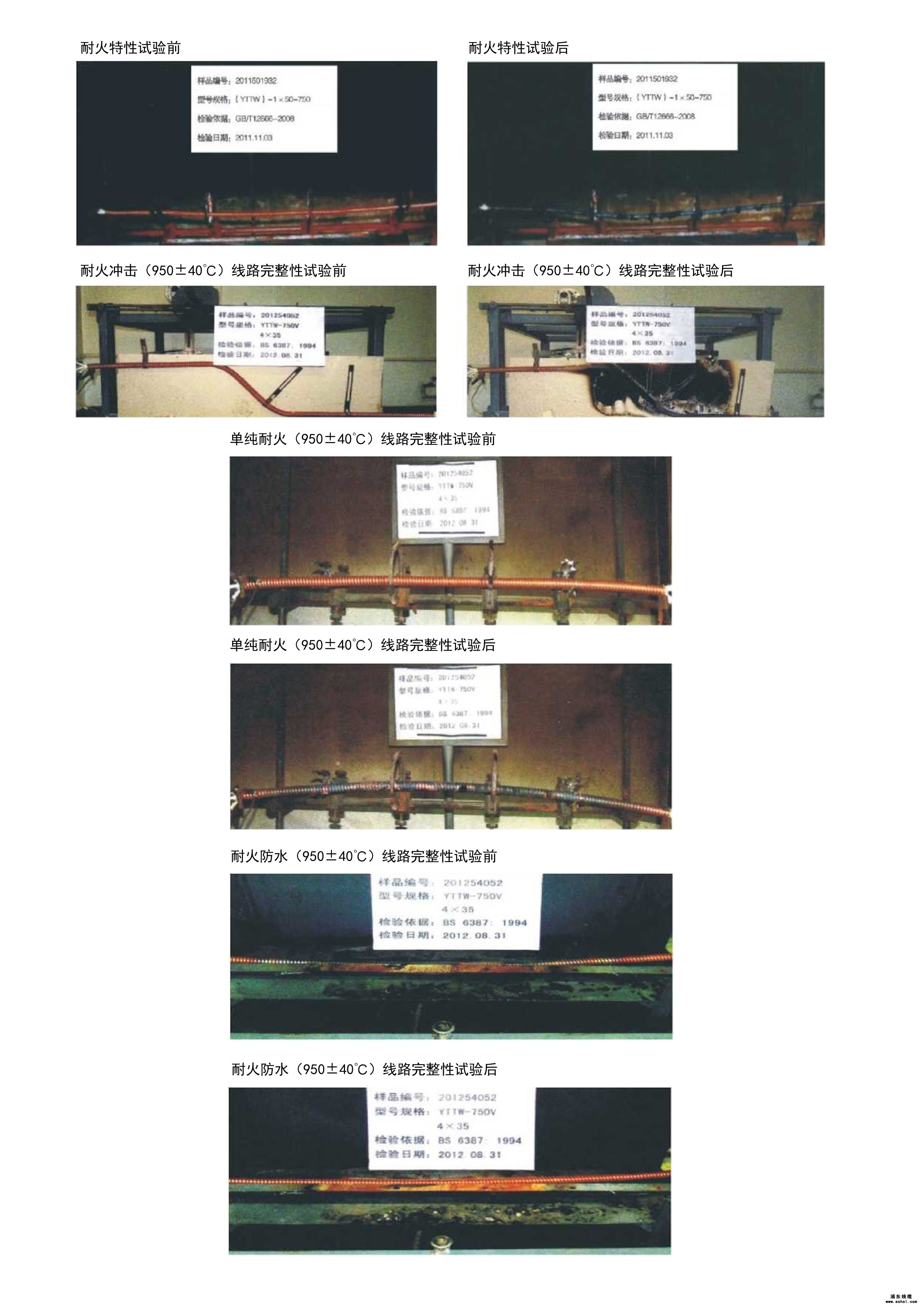

三、RTTZ电缆耐火特性


1.  GB/T12666.6

A类.在火焰温度950±50t中燃烧,相间及相与外护套 之间施加电压,历时180min绝缘不损坏。
B类.在火焰温度750 ± 50t中燃烧相间及相与护套之间 施加电压,历时180min绝缘不损坏。
2.   按英国BS6387标准,柔性防火电缆能满足以下要求
A级:650±40 3h
B级:750±40  3h
C级:950±40  3h
S级:950±40  180min
绝缘不损坏


四、    RTTZ电缆的优点





1.  防火性能优异,耐火等级不仅满足国标GB/T19216.11-2003950±50℃, 90min还可满足英国BS6387-2013中规定的A650℃ 3h;B750°C 3h; C950°C 3h要求;同时,在燃烧中还能耐受水喷与机械撞击;

2.  连续长度长,不管是单芯,还是多芯电缆,其长度能满足供电长度需要,极限长度可达2000多米;

3.   截面大,单芯电缆截面可达630mm²,多芯电缆截面可达120mm2;

4.  具有柔性,电缆可以盘在电缆盘上,其弯曲半径20D,(D为电缆外径);

5.  燃烧时无烟无毒,绝缘采用无机材料(不燃烧体),燃烧时不会产生任何有害气体,更不会发生2;欠污染,称得上是环保绿色产品;

6.   过载能力大,电缆不仅载流置大,而且具有较大的过载能力。根据布线要示,通常电缆表面温度90℃,若布线不可触摸,也不与可燃建筑 材料相接触时,电缆护套温度可提高到150:。过载时防火电缆长期工作温度达250;

7.  耐腐蚀,有机绝缘耐火电缆有时需穿塑料管或铁管,塑料管易老化变脆,铁管易锈蚀,防火电缆有铜护套不须穿管,铜护套耐腐蚀好;

8.  无电磁干扰,防火电缆与信息、控制等线在同一竖井中敷设时,在铜护套的屏蔽下,不会对信号、控制电线电缆传输的信息产生干扰。

9.  安全性好,防火电缆能在火焰中正常供电,起动灭火设备,减少火灾损失,对人身安全也特别可靠,其铜护套是优良导体,是最好的接地 PE线,且连续到电缆全长,大大提高了接地保护灵敏度与可靠性;

10. 使用寿命长,无机绝缘材料耐温高,且不易老化,他的寿命比有机绝缘电缆高许多倍,在正常状态下,其寿命可以与建筑物等同;

11. 柔性防火电缆的运输和安装包括安装配件近彳以于普通电缆,较简单;

12. 经济性好,柔性防火电缆由于制作工艺先进,安装简单,在同等条件下其综合费用比氧化镁矿物绝缘电费的费用明显降低


五、  RTTZ电缆的电气特性


1.额定电压0.6/1KV;

2.额定电流:单芯25A-1250A多芯16A-314A;

3.绝缘电阻:绝缘电阻100MQ • km电缆长度小于100m,则绝缘电阻100MO;

4.工频耐压:相与相,相与铜护套之间,3500V历时15min,

不应发生击穿。


六、RTTZ电缆载流量的说明



电线电缆的连续负荷载流量(额定电流)是一个重要而复杂的物理量,各厂家的样本上几乎都不同相。国际上也不相同,不同的因素很 多,难以说明,但无论国内国外大家有个共同点:都遵循IEC国家标准。本公司完全参照IEC287标准定出柔性防火电线电缆的载流量。依据 是环境温度40线芯温度90:。由于无机绝缘电线电缆优良的耐高温特性,是否能提高线芯温度,缩减截面,节省投资,当然可以,但本 公司不提倡,国为这样做会大大增加铜损,从综合经济效益来看是不合算的。





七、RTTZ电缆载流量的说明

1.    各类建筑物中的消防设备供电,防火电梯等供电;
2.    重要建筑或人员密集的建筑物中设备及照明供电;
3.    环境温度较高的场所,如钢铁厂、冶炼厂、玻璃厂等设备供电;
4.    易燃易爆的重要场合,例石油化工、煤矿待凤备的供电;
5.    需要特别清洁卫生的场所,如:医院、食品厂等供电设备;
6.    重要的军工、国防、航天、卫星基地设备的供电;
7.电厂、核电站重要设备的供电。
