矿物绝缘电缆安装施工技术要点有哪些?

发布日期:2019-06-14 浏览次数:

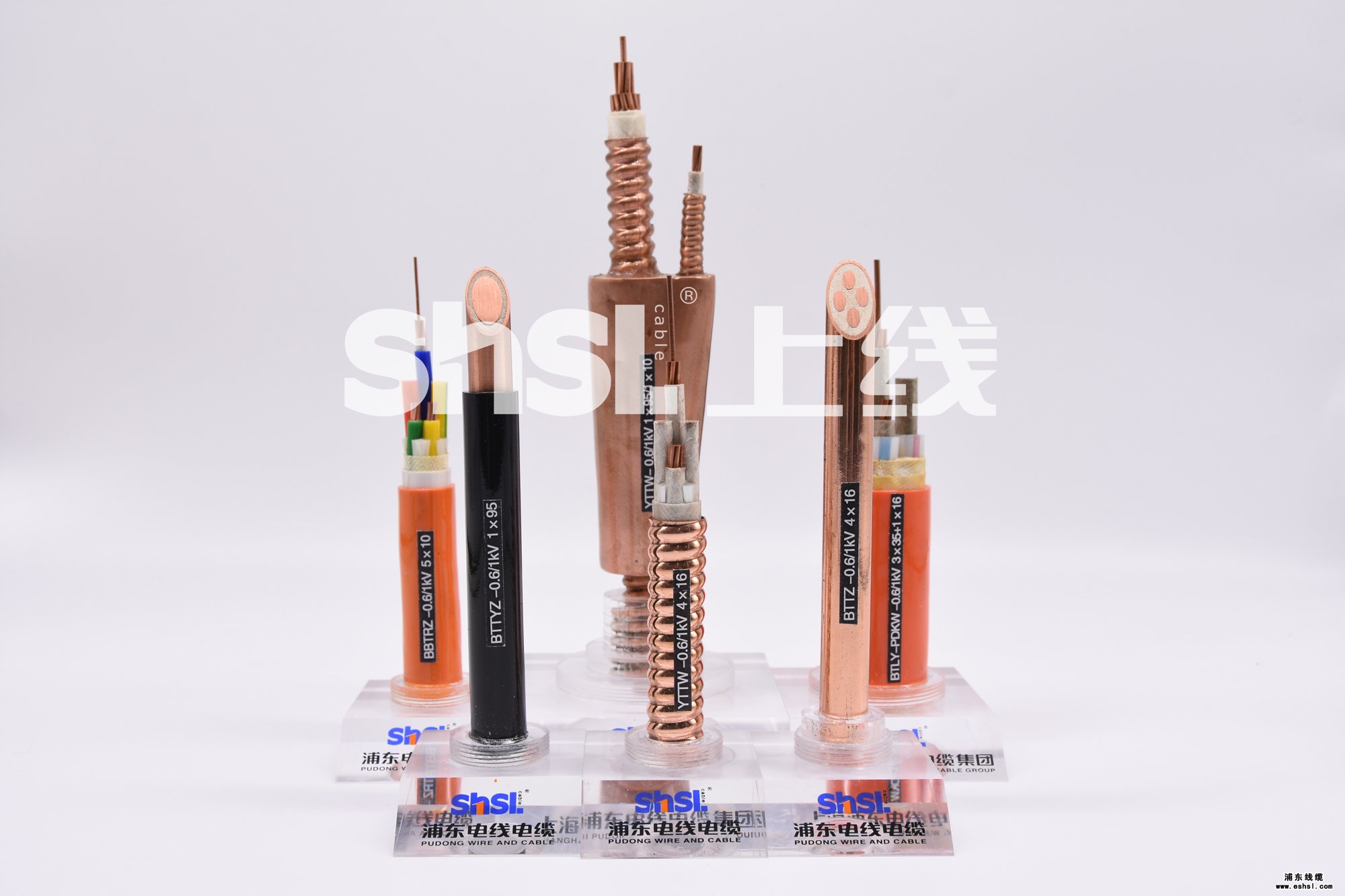

矿物绝缘电缆是由铜芯、铜套、氧化镁绝缘构成的特种电缆,为确保这种电缆的施工安装质量,必须要掌握这类电缆的安装施工要领。浦东线缆小编给大家简述下有关矿物绝缘电缆的安装施工要领。

1、要全面了解矿物绝缘电缆的结构、性能和特点;了解电缆的型号、规格、种类及其适用的场所。

2、要熟练掌握矿物绝缘电缆的敷设、安装的方式、方法及其技能,明白敷设施工中应注意事项,诸如电缆的弯曲半径,敷设的排列,如何进出配电箱、柜,如何注意消除涡流等等。

3、熟悉矿物绝缘电缆的配套附件,以及每一附件的安装、使用的方法、要求,并熟悉这些附件的命名名称。

4、了解矿物绝缘电缆的安装施工时所需的专用工具并熟练掌握其使用方法。
以上这些可通过专业书籍的介绍、杂志文章和厂方说明书的介绍,或者通过上海电缆研究所、电缆供应商、安装专业技术人员的专业讲解、介绍以及实际的示范操作来了解。只有全面的了解才能确保电缆安装、施工的良好质量,否则有可能会导致发生质量问题及返工现象。

5、熟悉施工图纸以及现场情况,规划、制定好施工方案。

6、在电缆的敷设过程中,或敷设安装好之后,一定要严格禁止带电的电焊龙头线在电缆上拖动或碰撞,因为带电的电焊龙头线会与矿物绝缘电缆的铜护层(相当于接地线)产生碰焊火花,以致熔化铜护层,导致电缆铜护套层产生孔
洞,引起空气中的潮气被氧化绝缘吸收,电缆的绝缘电阻值降低。有时还找寻不到产生孔洞的故障段,还会怀疑电缆制造厂的产品有问题,所以这一点是一定要强调的。

7、在敷设、安装过程中应勤测电缆的绝缘,发现问题及时处理。在电缆敷设前后以及终端、中间接头制作前后应多次测量电缆的绝缘电阻值,并进行前后比较,以保证每一个安装步序电缆的质量都是完好的。同时,无论电缆的截断或暂停施工,还是要放置一段时间再施工,一定要及时做好电缆的封端,以免氧化镁绝缘层受潮。

8、电缆的终端头和中间接头安装之后,立即进行一次绝缘测试,经过24小时之后再测试一次。如果在电缆敷设安装终端或中间头时均没有受潮,护层也没有任何损伤,其绝缘电阻值应换算骊1000m长度的电缆在常温下不低于1000兆欧。在实际测试时,兆欧表的指针应指向“∝”,这时说明电缆线路性能良好。如果第二次测量时,发现绝缘电阻值下降,则应找故障点,一般来说,故障点都在终端或中间接头处,寻找时可以用喷灯火焰在终端头的下部,中间接头的两端加热,同时再测量电缆的绝缘电,在加热几秒钟后,电缆的绝缘电阻急剧下降,说明终端或中间接头有问题,此时应拆除终端或中间头,用喷灯火焰加热电缆直至绝缘合格,尽快地完成终端或中间头的安装。如绝缘电阻值没有变化,则应检查线路上其他的终端或中间头,直至寻找出故障后,并按上述法修复。

9、在电缆线路敷设好后,如果没有中间接头,则可直接做终端头;如果有中间接头,那么应该先做中间接头再做终端头,否则将增加核对相位的麻烦工序。

10、热缩型终端和中间接头都用在电缆运行温度不是很高的场所。在温度较高的场所,如在超过250℃的环境下,则应采用封罐型终端和中间接头,而且在密封罐内,灌注玻璃粉并用喷灯火焰加热使玻璃粉熔化在密封罐内,使电缆起到密封,绝缘和耐高温的作用,以保证电缆的安全运行。在一方法在上海耀华皮尔金顿玻璃有限公司的一期工程施工安装中采用过,效果良好。

11、矿物绝缘电缆的铜护套可作接地线使用,但必须接地,且是一端接地。

12、当电缆引接地到电动机上时,特别是一些振动性较大的电机,例如,高压水泵电机,或是一些有滑轨的移动电机,这时应将引接至电动机接线盒的电缆弯一环形或“S”型,并在电缆后一固定点衬垫上橡皮或塑料带之类的减振材料,以保证电缆不受振动的影响。
